GeoCAD

Ubrzano grafičko editiranje geodetskih elaborata.

Mjerilo

Bitno je postaviti mjerilo odmah na početku izrade crteža ili ga promijeniti na dobiveni crtež.

Frontovi, Stacionaže, Instalacije, Pokosi

Automatizacija i ubrzanje rada...

Frontovi, Stacionaže, Instalacije, Pokosi

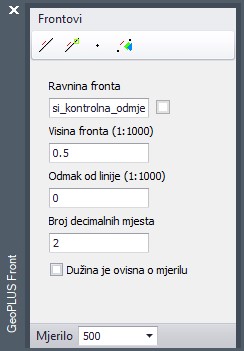

Automatsko ubacivanje frontova - kontrolnih odmjeranja, dodavanja stacionaža, umetanja instalacija ili vodova sa poveznicom ili bez nje, umetanje pokosa na padine.
Automatskom obradom crteža, uštedjet ćete na vremenu izrade pojedinog elaborata te ubrzati i olakšati svoje muke.

Okviri, Koordinatni blokovi, Legenda

Automatizacija i ubrzanje rada...

Okviri

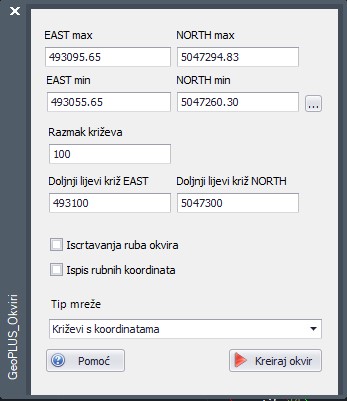

Automatsko kreiranje koordinatnih okvira na kojem području želimo, uz razne opcije određivanja želimo li sa ispisanim koordinatama ili sa iscrtanim okvirom i sl.

Koordinatni blokovi
Koordinatni blokovi služe za umetanje blokova instalacija.

Legenda
Modul Legenda služi za kreiranje legende iz već postojećih simbola na crtežu te umetanje postojećih simbola. Ukoliko imate potrebu za vlastitim uređenjem tablice s legendom, možete to odraditi na način da u Notepadu otvorite datoteku legenda.xml ili legenda1.xml ili legenda2.xml i krenete s uređivanjem. Nakon što ste uredili datoteku spremite ju i pozovete u izborniku GeoPLUS-a Datoteka Legenda nalazi se ondje gdje je instaliran vaš GeoPLUS (C disk - Program files - Geosoft - GeoPLUS - Legenda). Modul crta šrafure unutar poligona s nagibima u odnosu na kut ili definirani pravac.

Poništavanje i pripadnost

Tehnički dio je puno brži...

Poništavanje
Modul 'Poništavanje' služi za poništavanje linija kojih više nema na terenu i koje je bitno ukloniti sa katastarskog plana. Znak poništavanja moguće je izmijeniti, kao i naziv ravnine te visinu odnosno veličinu znaka.

Pripadnost
Modul 'Pripadnost' služi za postavljanje znaka pripadnosti, tzv. 'zekavac'. Iako više nije u korištenju po kartografskom ključu, za održavanje starih planova se koristi. Moguće je direktno iscrtavanje s linijom ili postavljanje na selektiranu liniju te odrediti kako će se ravnina/layer zvati i kolika će biti visina, tj. veličina znaka pripadnosti.

CAD Reproject

Transformacija crteža

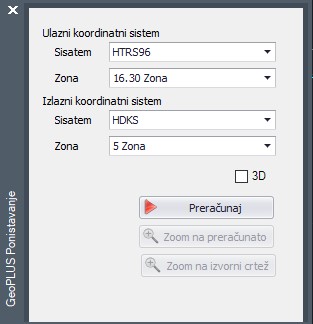

Modul služi za transformaciju kompletnog crteža. Odabir transformacije HTRS - HDKS i odabir dijela ili cijelog crteža. Pri transformaciji sve se transformira u koordinatni sustav koji smo mu zadali, osim ispuna (Hatch) koje se ne mogu transformirati. Koordinate u koordinatnoj tablici se s ovim modulom ne transformiraju u novi sustav, potrebno ih je posebno transformirati ako je to potrebno.
